알고리즘 순서도를 그리는 방법

정의

  여러 종류의 상자와 연결하는 화살표를 이용해 주어진 문제에 대한 솔루션 모델을 보여준다. 작성 시 필요한 기호는 국제 표준화 기구(1965년 10월 SC7 총회)에서 표준안으로 결의된 기호를 사용하며 순서도의 기호 사용시에는 몇가지 사용 규칙이 있다.

1. 기호의 내부에 내용을 넣는다.
2. 순서는 위에서 아래, 또는 왼쪽에서 오른쪽이 원칙(그 외에는 화살표로 표기하기)
3. 흐름선은 교차에도 상관없으며 서로 영향을 주지 않는다.
4. 흐름선 여러 개가 하나로 합쳐질 수 있다.
5. 기호의 모형의 비율은 정하지 않으나 잘 구분되게 사용해야 한다.

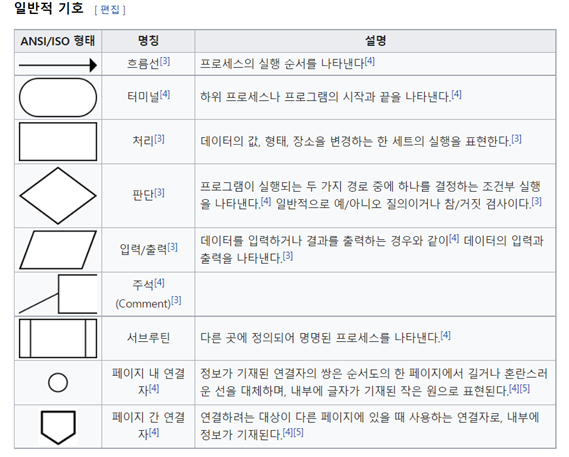

기호 알기

출처 : Wikipedia Korea



예시)

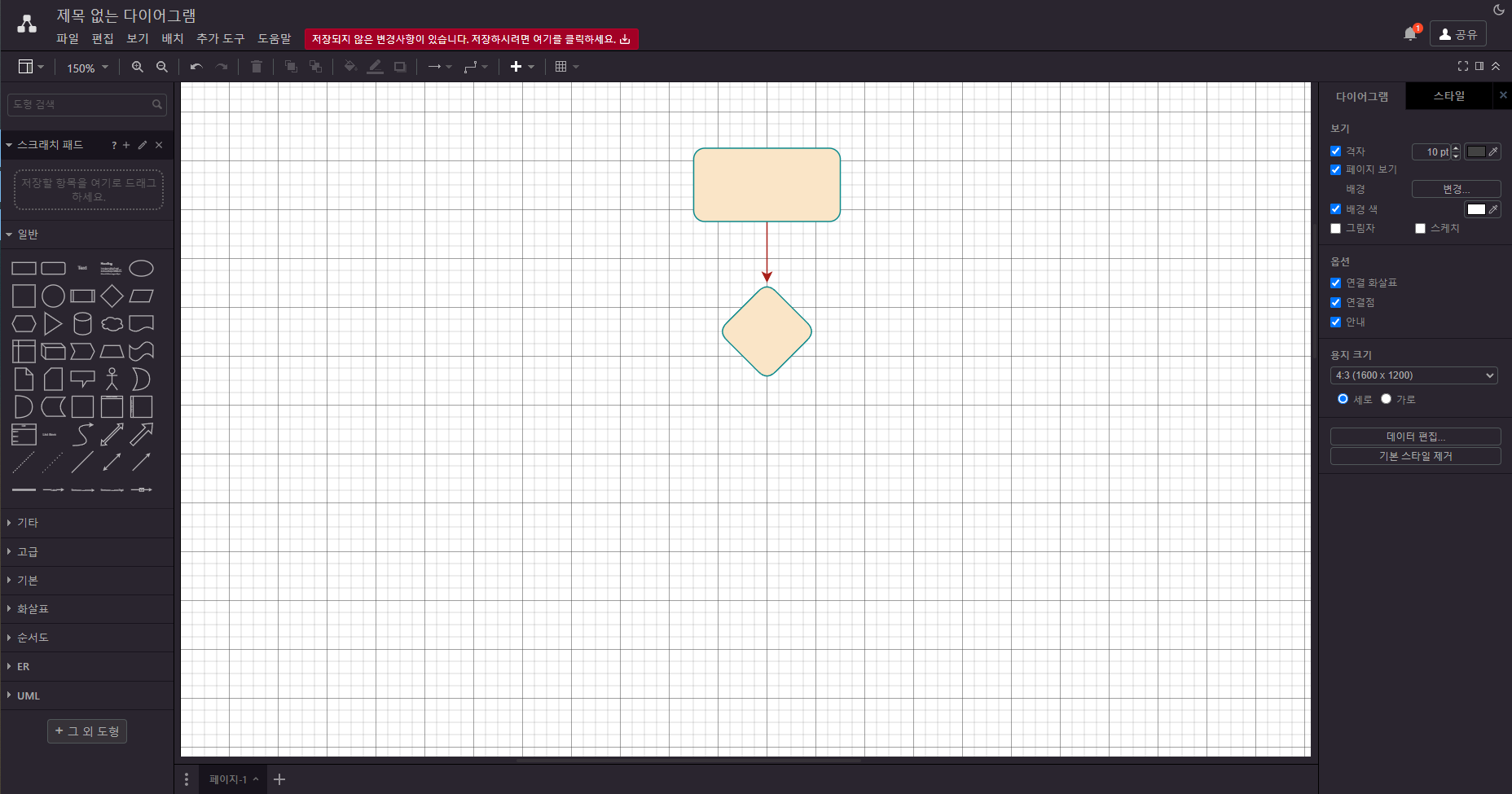

알고리즘 순서도를 편하게 만들 수 있는 사이트 (draw.io)

  회원가입이나 다운로드 없이 바로 이용할 수 있어 편리합니다. 그 외에도 자신에게 맞는 스타일로 구성할 수 있고 독특하게 '스케치'를 활성화하면 손으로 그린듯한 친근한 그림체도 사용할 수 있습니다.

9시방향에 있어요

OFF       /          ON
